Torn CNC tas-Sodda Slant Għal Qtugħ -Tqil
It-tliet assi tat-torn CNC tas-sodda slant għat-tqattigħ heavy--duty jużaw binarji ta 'gwida lineari, li joffru riġidità għolja, preċiżjoni għolja ta' pożizzjonament, ħsejjes baxxi, u karatteristiċi ta 'frizzjoni baxxa, li jippermettu moviment rapidu u preċiżjoni ottimali ta' interpolazzjoni ċirkolari.
L-ikkastjar strutturali prinċipali tat-torn CNC tas-sodda slant għat-tqattigħ tqil-duty huwa magħmul minn ħadid fondut Meehanite ta '-kwalità għolja, li jiżgura struttura stabbli u kwalità fit-tul-.
| Speċifikazzjoni | TCK4556-500 | Speċifikazzjoni | TCK4556-500 |
| Dijametru Massimu ta' Swing fuq is-Sodda | 560mm | Dijametru Massimu tal-Qtugħ | 350mm |
| Tul Massimu tal-Qtugħ | 500mm | Qawwa tal-Mutur tal-Magħżel | 11-15KW |
| Dijametru tal-bore tal-magħżel | 65mm | Medda tal-Veloċità tal-Magħżel | 50-4500/177 rpm |
| Angolu ta 'inklinazzjoni | 45 grad | Chuck idrawliku | 8"/10" |
| Ivvjaġġar tal-assi X- | 200mm | Ivvjaġġar tal-assi Z- | 550mm |
| Ivvjaġġar tat-tailstock | 450mm | Kmiem Inner Taper Hole | 5MT |
| X/Z Travers Rapidu | 30/30 m/min | Dimensjonijiet ġenerali | 2300 * 1600 * 1800mm |
| Piż tal-Magni (madwar) | 3600Kg | --- | --- |
Vantaġġi tal-Prestazzjoni tat-Torn tas-Sodda Slant CNC Heavy Duty

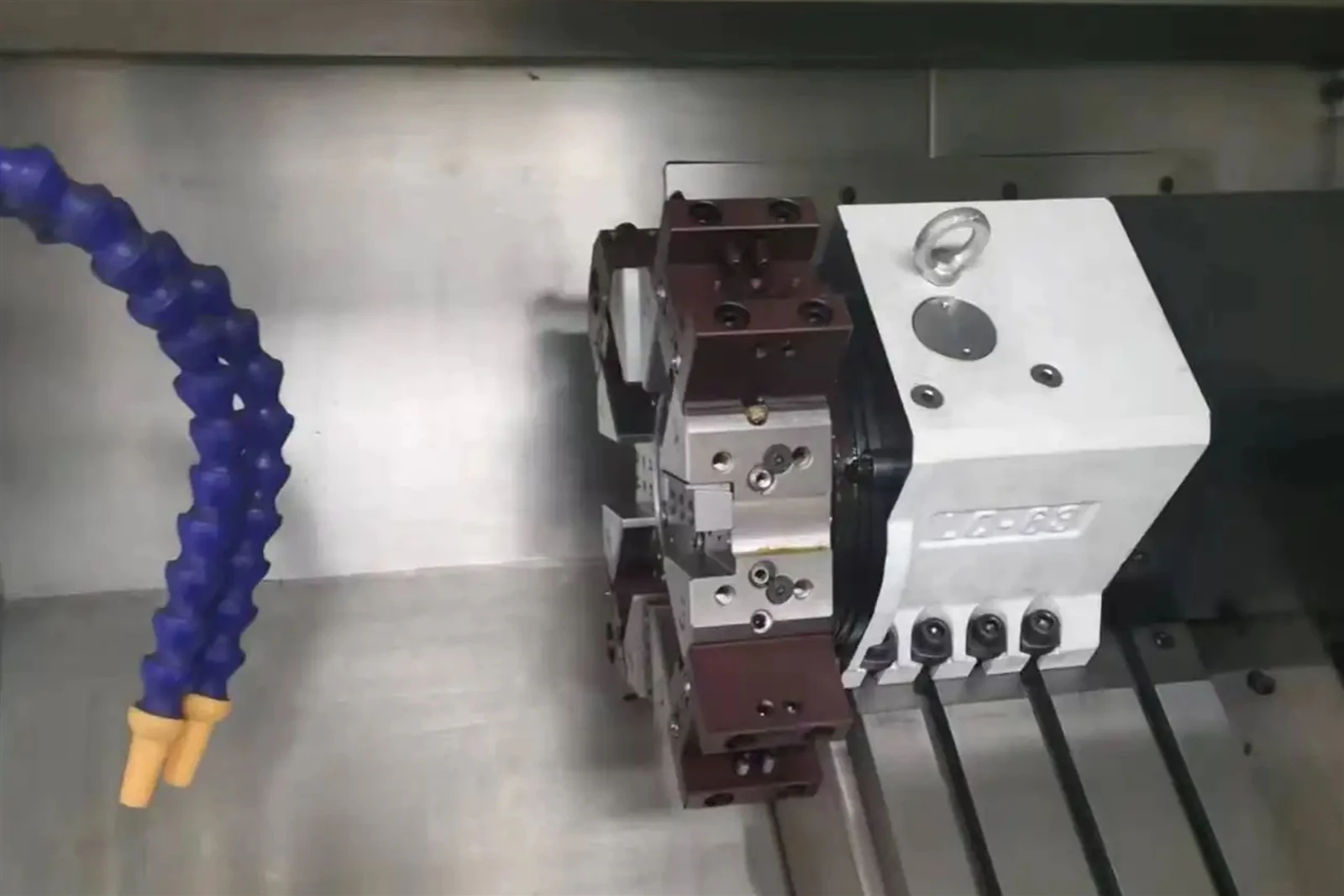

It-turret ta 'l-għodda tat-torn tas-sodda slant għal qtugħ ta' dazju tqil-b'kontroll CNC juża swiċċijiet ta 'prossimità sensittivi u affidabbli, u għandu sistema ta' sensing elettronika ddisinjata bir-reqqa għal sensing veloċi u preċiż mingħajr interferenza ta 'għodda. Id-disinn ottimizzat jirriżulta f'ċentru tal-gravità aktar baxx, li jtejjeb id-distribuzzjoni tal-forza u r-reżistenza għall-impatt.
It-tailstock tat-torn CNC tas-sodda slant jista 'jiġi mċaqlaq 'il quddiem u lura awtomatikament mill-kmandi M tas-sistema CNC, jew manwalment permezz ta' buttuni fuq il-pannell tal-kontroll. Wara li l-tailstock jiċċentra l-biċċa tax-xogħol, ċilindru radjali tal-qfil jissakkar il-tailstock f'postu. Din l-istruttura hija aktar vantaġġuża għall-magni tal-partijiet tax-xaft twal.
Is-sistema idrawlika tat-torn CNC tas-sodda slant tippermetti aġġustament tal-pressjoni indipendenti ta 'kull ċilindru attwatur u tinkludi apparat ta' protezzjoni tal-pressjoni. It-tank taż-żejt idrawliku huwa mgħammar b'apparat li jkessaħ l-arja. Il-konfigurazzjoni standard tat-torn CNC tas-sodda inklinata tuża sistema ta 'lubrikazzjoni awtomatika kwantitattiva ċentralizzata ta' Sino-joint venture barranija.
It-tank li jkessaħ u l-conveyor taċ-ċippa tat-torn CNC tas-sodda slant huma separati mill-magna prinċipali biex jiżguraw li l-eżattezza tal-magna ma tkunx affettwata mis-sħana tat-tqattigħ. Jintuża pompa ta' tkessiħ tar-ras-għoli, għolja-importata. L-ilma li jkessaħ jinġibed mill-pompa tat-tkessiħ u mqabbad direttament maż-żennuna tat-tkessiħ fuq id-detentur tal-għodda. L-ilma jiġi sprejjat permezz taż-żennuna biex jipprovdi tkessiħ u lubrikazzjoni għall-biċċa tax-xogħol u l-għodda, tiżgura l-eżattezza tal-magni tal-biċċa tax-xogħol u testendi l-ħajja tal-għodda. Barra minn hekk, skont ir-rekwiżiti tal-utent għat-tqassim tal-magni, il-conveyor taċ-ċippa jista 'jkun immuntat fuq il-ġenb-jew fuq wara-.
Ordni ta' Għodda tal-Magni CNC-Proċess ta' Produzzjoni Ibbażat
Skop ta 'Applikazzjoni ta' Slant Bed Torn
● Ipproċessar tal-ħardwer
● Ipproċessar tal-moffa
● Ipproċessar elettriku
● Materjali tal-bini
● Industrija ħafifa
● Manifattura ta' partijiet
Ipproċessar Każijiet
